高爐熱成像儀系統裝置介紹：

高爐爐內紅外熱像監控系統，是我公司專門針對冶金行業在高爐冶煉過程中對爐內狀況進行觀測的監測系統。

它集先進的光電子技術、紅外探測技術和紅外圖像處理技術及在惡劣條件下的紅外系統保護技術于一身，具有測溫速度快、溫度分辯率高、測量范圍廣、圖像直觀、非接觸、不干擾被測目標正常工作等特點。利用自然界一切物質都具有向外輻射紅外線的特性，且由于本身溫度不同，物質種類的不同，其紅外輻射強弱也不同的特點。利用紅外探測器直接來接收這種紅外輻射信號，經過光電轉換從而獲得一直觀的溫度圖像。

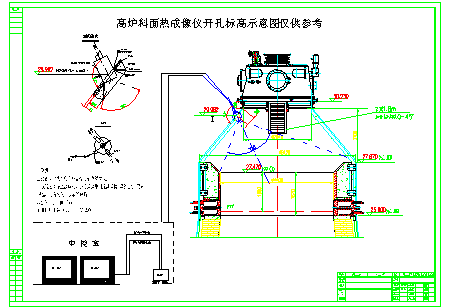

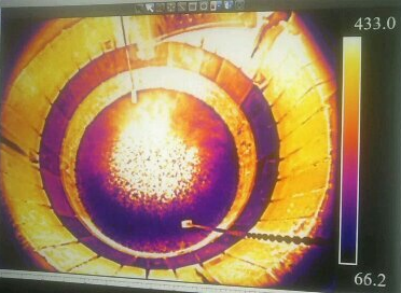

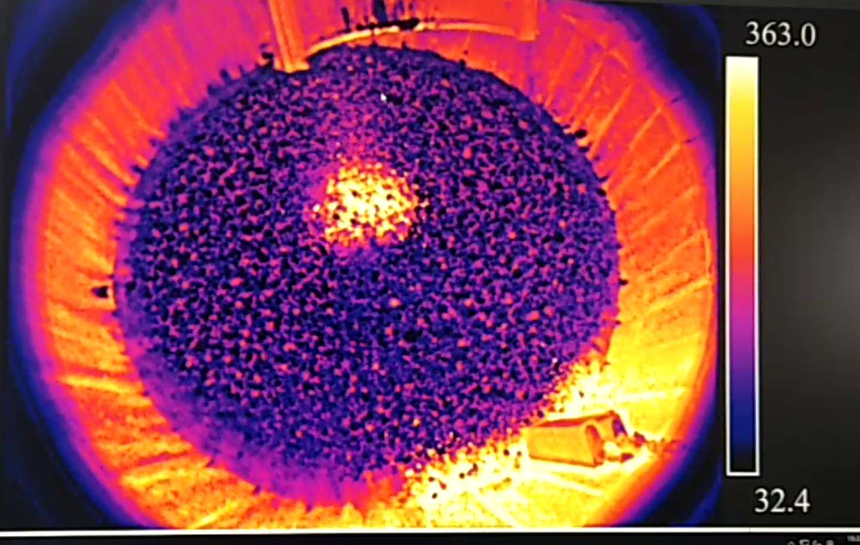

通過觀察紅外圖像，高爐操作案人員可方便地了解到布料前、后整個爐內溫度分布情況、氣流的走向以及漏管、塌料、料面傾斜等分布狀況，以便操作人員進行科學合理的操作布料。同時還能觀察到爐內其它設備的運行狀況（如：溜槽、十字測溫、探尺等）。操作員可依據這些資料及時進行調整或建議合理安排檢修。

高爐爐內紅外熱像監控系統，便于高爐操作人員及時獲取爐內信息，為高爐上部調劑提供依據，從而更好地操控高爐，變被動為主動操作，避免事故的發生，使高爐實現安全、穩產、高產、低耗和長壽的目標，從而取得良好的社會效益和巨大的經濟效益。

一、功能

1、實時監測爐內料面及設備狀況；

2、實時監測爐內溫度分布狀況；

3、顯示實時溫度曲線；

4、可直接測量出圖像中任意一點的溫度；

5、可自動顯示溫度圖像中的最高溫度值；

6、動靜態畫面拍攝，以硬盤存儲的方式儲存任意時刻或時段的溫度圖像，保證歷史資料的完整性和可追溯性；

7、用戶可根據需要對圖像進行多重處理；

8、便捷的彩色圖像報告填寫及打印。

9自動拔槍功能：高爐生產過程中，氮?dú)獠环�(wěn)定或停氮?dú)馇闆r下，為保護攝象機和鏡頭不被高溫?zé)龎模瑑?nèi)槍自動拔出，等氮?dú)夥�(wěn)        定自動插入 保護維修人員安全，保護設備。終身免費維護和升級。

二、特點

1、直觀；

2、實時測溫；

3、溫度分辨率高；

4、測量范圍廣；

5、非接觸；

6、不干擾被測目標正常工作；

7、穩定性高，高防護等級以及氮?dú)獯祾摺?/span>

 8、軟件功能豐富，具有點、線、面等多種圖像分析手段。

三、優勢

近幾年國內很多鋼鐵廠采用了CCD監測（既可見光監測）方式，但總體效果不甚理想，達不到用戶對該系統的要求。其原因也較為簡單，因?yàn)橛每梢姽夥绞奖O(jiān)測，等同于用人眼去觀測爐內情況，但在一個封閉的容器內是很難觀測的，僅靠布料后透氣點的火焰（既微光）是很難觀測整個爐內情況的，更不可能對整個觀測范圍進行測溫以及觀察爐內設備的運行情況。而高爐爐內紅外成像系統克服了可見光CCD監測方式所固有的缺點，利用自然界一切物體都會向外輻射紅外線的特性，可觀察到用可見光CCD方式所不能觀察到的溫度圖像，使高爐操作人員可直接從監視器畫面上觀測到爐內的溫度場分布情況、氣流的走向以及爐內設備的運行狀況。

現場返

四、服務

1、 實地勘察用戶高爐，并根據實際情況設計完善的整體解決方案；

2、 技術工程師擔當現場安裝施工督導；

3、 完善的售后服務（終身免費保養、維修、升級改造）。

五、主要作用

1、觀察爐內的實時狀況：料面的氣流分布、爐內裝料情況、礦焦分布、料面高度、料面形狀、料面下降、
       通過紅外成像和測溫對爐內溫度場的分析，從而對生產過程（如布料等）進行調整，及時避免漏管、塌料等現象，起到節能降耗的作用。

2、及時發現異常過熱部位，如爐喉鋼磚及爐襯侵蝕情況，避免爐壁受損，延長高爐的使用壽命。

3、觀測爐內溜槽、探尺等爐內設備的運行狀況，及時發現零部件損壞、脫落等設備故障。

4、高爐檢修時，可以在監控室清楚的監視爐內的狀況，以便指揮工作和避免發生事故。

由于不同的鋼鐵廠家，爐料（礦石、焦碳）等條件的不同，其所采取的冶煉工藝也有所不同，尤其是布料方式和料面形狀，是關系到爐況能否順行，各項指標是否能最理想的關鍵因素。對特定的爐料條件，為了使裝入的爐料能形成操作者所期望的料面堆積形狀，往往是根據預定的裝入程序，由于設置在爐頂?shù)男�轉溜槽或料鐘來實現的。然而，在將爐料裝入爐內的過程中，由于礦石、焦碳等爐料組很難按操作者的意志確保形成所期望的料面形狀；如果料面形狀與操作者所期望的形狀差別越大，那么高爐生產出現失常的可能性也越大，而且高爐指標也就難于穩定。

利用高爐爐內紅外熱像監控系統，能夠使高爐操作者直觀地觀察到爐內礦石、焦碳、煤氣流分布、料面形狀等因素在爐內發生了什么樣的不希望的變化，以及這些因素是如何出現在哪些不期望的位置上的，從而及早的通過控制裝料程序以及溜槽（或料鐘）等設施，將礦石和焦碳裝到所期望的位置上，使諸因素按操作者的意志而轉移。還能通過紅外熱圖及其包含的溫度信息精確地觀測到礦、焦配料燃燒情況發是否達到要求。上述圖像還能送入計算機，經過圖像處理得到料面氣流分布和溫度分布狀況的定量數據，制作分析報告。操作人員可根據觀察結果和計算機所處理數據和圖像及時調節和扭轉爐內狀況，進行安全高效地生產。

借助高爐爐內紅外熱像監控系統，高爐操作者對爐內情況不僅一目了然，而且還可以預先知道爐子可能出現的失常，并及早地采取糾正措施，使高爐生產一直處于正常狀態。有了該系統，高爐操作者再也不用僅靠憑經驗猜測和推理進行操作了，而是直接觀看爐內的各種具體情況的實景，針對具體實景情況，采取相應的措施就能保證高爐的正常運行。例如，能否準確、及時的掌握裝料、煤氣流分布等爐內情況是高爐操作的關鍵，過去主要是靠計算和經驗來確定，然而爐料加到爐內后的實際情況（如料面堆積形狀、煤氣流分布等），并不能直接觀察到；安裝該系統后，爐料在爐內的分布，就可以一目了然，再根據煤氣流分布情況，就可以斷定裝料、布料方案是否最佳，否則，就可以通過改變裝料、布料方式，使煤氣流達到最佳狀態。另外，通過觀看料面下降和煤氣流分布情況，可以預先知道爐況順行與否，并及早采取相應措施，消除失常隱患等等。

總之，使用該系統，高爐運行過程中的大量失常情況（如懸料、塌料、爐襯侵蝕程度、煤氣流分布不理想等）都會不再存在。因?yàn)樵谝�出現這些失常現象的早期，操作者就已根據觀察到的跡象，采取了相應的措施，把這些失�，F(xiàn)象及早的消滅在萌芽狀態。從而使高爐達到安產、穩產、高產，保證企業

六、該裝置的使用條件

1.冷卻水壓力：0.1~0.3MPa（水質：一般工業用水或生活用水）流量1M3/h，入口溫度不大于35℃。

2．氮?dú)鈮毫Γ?.5~0.7Mpa（或高于內壓力0.3Mpa以上），氮?dú)飧蓛羟伊髁糠�(wěn)定（0.1~0.3M3/min左右）

3.電源：適用電壓220V/50HZ、容量220VA；

4.使用單位負責該裝置工作條件的外圍配管（氮?dú)夤埽?`管徑，冷卻水管：4`管徑）和安裝的具體施工。帶保護措施的屏蔽電源線和信號線，且能承受所要求的電壓和電流要求。

六、供貨方所達到的要求

1. 技術要求

（1） 探頭工作溫度：0~2000度；

（2） 探頭環境溫度：-40~60度；

（3） 工作波段：8~14um；

（4） 像素：30萬（DPI）

（5） 分辨率： 384X288

（6） 探頭視 場 角：110度。

2. 供貨方保證所供設備能滿足高爐料面監控技術要求，在高爐生產情況下確保有效的觀察到爐內料面和溜槽的穩定的實物圖象。

3. 供貨方保證所供設備優質可靠，在質保期內隨叫隨到，保修包換。

4. 供貨方保證所供設備具備爐體部件的密封不漏泄。

5. 在使用單位安裝過程中，供貨方負責現場技術指導并完成現場調試至投入正常使用。
