導波雷達物位計 1、測量原理
原 理： 導波雷達發出的高頻微波脈沖沿著探測組件（鋼纜或鋼棒）傳播，遇到被測介質，由于介電常數突變，引起反射，一部分脈沖能量被反射回來。發射脈沖與反射脈沖的時間間隔與被測介質的距離成正比。 特 點： 由于采用了先進的微處理器和獨特的choDiscovery回波處理技術，導波雷達物位計可以應用于各種復雜工況。 多種過程連接方式及探測組件的型式，使得60X系列導波雷達物位計適用于各種復雜工況及應用場合。如：高溫、高壓及小介電常數介質等。 采用脈沖工作方式，導波雷達物位計發射功率極低，可安裝于各種金屬、非金屬容器內，對人體及環境均傷害。 說 明： 導波雷達是基于時間行程原理的測量儀表，雷達波以光速運行，運行時間可以通過電子部件被轉換成物位信號。探頭發出高頻脈沖并沿纜式或桿式探頭傳播，當脈沖遇到物料表面時反射回來被儀表內的接收器接收，并將距離信號轉化為物位信號。 反射的脈沖信號沿纜式或桿式探頭傳導至儀表電子線路部分，微處理器對此信號進行處理，識別出微波脈沖在物料表面所產生的回波。正確的回波信號識別由脈沖軟件完成，距離物料表面的距離D與脈沖的時間行程T成正比：

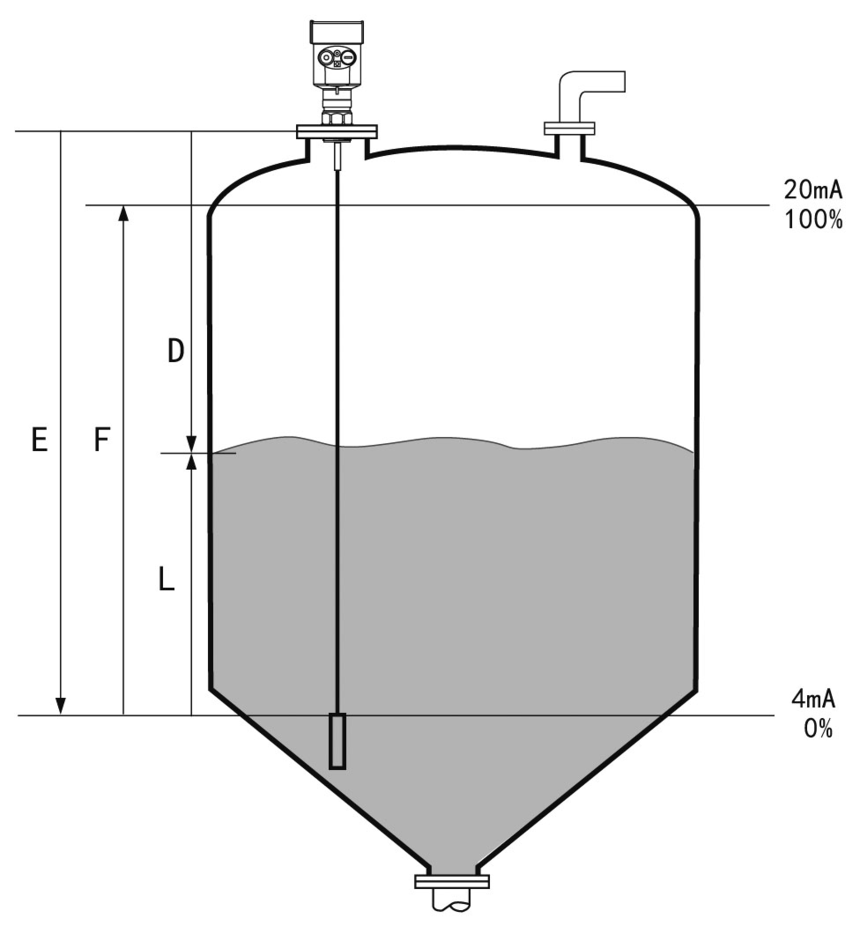

D=C×T/2 其中C為光速 因空罐的距離E已知，則物位L為： L=E-D 通過輸入空罐高度E（=零點），滿罐 高度F（=滿量程）及一些應用參數來 設定，應用參數將自動使儀表適應測 量環境，對應于4－20mA輸出。 測量范圍： 說明：

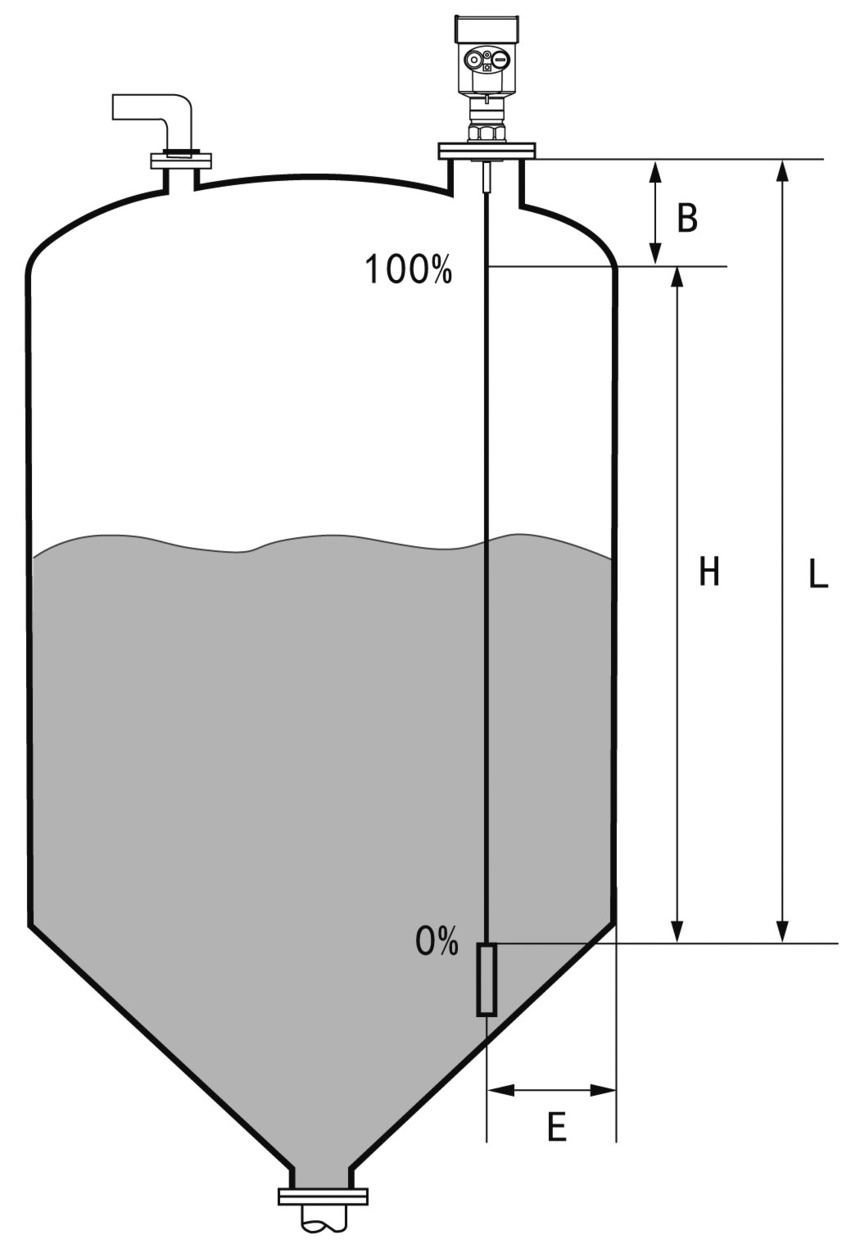

H----測量范圍 L----空罐距離 B----頂部盲區 E----探頭到罐壁的最小距離 頂部盲區是指物料最高料面與測量參考點之間的最小距離。 底部盲區是指纜繩最底部附近無法精確測量的一段距離。 頂部盲區和底部盲區之間是有限測量距離。 注意： 只有物料處于頂部盲區和底部盲區 之間時，才能保證罐內物位的可靠 測量。 701 適用介質：液體，固體粉料 應 用：液體及固體粉狀測量，復雜過程條件 防爆認證：Exia IIC T6 Ga/ Exd ia IIC T6 Gb 測量范圍： 30m 頻 率：500MHz-1.8GHz 天 線：單纜或單桿式天線 測量精度：±10mm 過程溫度：（-40～250）℃ 過程壓力：（-0.1～4）MPa 信號輸出：（4～20）mA/HART 現場顯示：四位LCD 可編程 電 源：兩線制（DC24V） /四線制（DC24V/AC220V） 外 殼：鋁/ 塑料 過程連接：螺紋/法蘭（選配） 702 適用介質：液體，特別是強腐蝕性的液體 應 用：酸類、堿類或其它腐蝕性介質測量 防爆認證：Exia IIC T6 Ga/ Exd ia IIC T6 Gb 測量范圍：20m 頻 率：500MHz-1.8GHz 天 線：全四氟密封纜式或桿式天線 測量精度：±10mm 過程溫度：（-40～200）℃ 過程壓力：（-0.1～4）MPa 信號輸出：（4～20）mA/HART 現場顯示：四位LCD 可編程 電 源：兩線制（DC24V） /四線制（DC24V/AC220V） 外 殼：鋁/ 塑料 過程連接：螺紋/法蘭（選配） 703 適用介質：固體粉料 應 用：水泥倉粉料的測量；粉煤灰粉料測量 防爆認證：Exia IIC T6 Ga/ Exd ia IIC T6 Gb 測量范圍：30m 頻 率：500MHz-1.8GHz 天 線：雙纜式天線 測量精度：±10mm 過程溫度：（-40～150）℃ 過程壓力：（-0.1～4）MPa 信號輸出：（4～20）mA/HART 現場顯示：四位LCD 可編程 電 源：兩線制（DC24V） /四線制（DC24V/AC220V） 外 殼：鋁/ 塑料 過程連接：螺紋/法蘭（選配） 704 適用介質：液體，特別是低介電常數的液體 應 用：無離子水、脫氧水等液體的測量 防爆認證：Exia IIC T6 Ga/ Exd ia IIC T6 Gb 測量范圍：6m 頻 率：500MHz-1.8GHz 天 線：同軸管式天線 測量精度：±5mm 過程溫度：（-40～250）℃ 過程壓力：（-0.1～4）MPa 信號輸出：（4～20）mA/HART 現場顯示：四位LCD 可編程 電 源：兩線制（DC24V） /四線制（DC24V/AC220V） 外 殼：鋁/ 塑料 過程連接：螺紋/法蘭（選配） 705 適用介質：液體，特別是高溫高壓環境里的液體 應 用：密封罐，壓力較大的液體測量 防爆認證：Exia IIC T6 Ga/ Exd ia IIC T6 Gb 測量范圍：15m 頻 率：500MHz-1.8GHz 天 線：單桿或單纜式 測量精度：±10mm 過程溫度：（-200～400）℃ 過程壓力：（-0.1～40）MPa 信號輸出：（4～20）mA/HART 現場顯示：四位LCD 可編程 電 源：兩線制（DC24V） /四線制（DC24V/AC220V） 外 殼：鋁/ 塑料 過程連接：螺紋/法蘭（選配） |
